Clasificator de pulbere ultrafină

Avantajele produsului

În comparație cu clasificatoarele tradiționale de pulbere, clasificatorul de pulbere ultrafină din seria TS-CX oferă următoarele avantaje remarcabile:

1. Principiul de clasificare stabil. Designul său structural unic utilizează alimentarea laterală, un disc de împrăștiere cu mișcare în jos și fluxul de aer de admisie în jos, integrând principiile gravitaționale, centrifuge și de clasificare a vortexului plan pentru a obține separarea în mai multe etape.
2. Adaptabilitate ridicată. Viteza reglabilă a rotorului cușcă și volumul de aer se potrivesc procesării pulberilor cu densități și cerințe de finețe variate, cum ar fi pulbere de desulfurare pe bază de calciu, caolin ultrafin, dioxid de titan, micropulbere de zgură, cenușă zburătoare ultrafină și ciment. Poate fi folosit ca dispozitiv auxiliar pentru sistemele de măcinare în circuit închis sau ca clasificator direct pentru pulberi precum cenușa zburătoare.
3. Control convenabil al fineței. Arborele principal al clasificatorului utilizează reglarea continuă a vitezei, permițând controlul convenabil al fineței prin simpla modificare a vitezei arborelui principal și a volumului de aer al ventilatorului. Gama de reglare este largă, iar reglarea fineței este convenabilă, sensibilă și fiabilă.
4. Economii semnificative de energie. Întregul sistem de echipamente adoptă un design raționalizat, reducând semnificativ rezistența sistemului și realizând economii semnificative de energie.
5. Eficiență ridicată de selecție și clasificare a pulberii. Mașina atinge o eficiență de selecție a pulberii de peste 85%.
6. Calitatea produsului îmbunătățită. Suprafața produsului finit poate atinge peste 450 m²/kg, cu un reziduu de sită de 45µm mai mic de 5%.
7. Durată lungă de viață. Componentele extrem de ușor de purtat, cum ar fi discul de gradare, cornul de melc ciclon, paletele de ghidare, paletele de clasificare a rotorului, paletele de blocare a aerului rotorului și conul de pulbere grosier sunt supuse unui tratament anti-uzură. Clasificatorul este căptușit cu o nouă placă din aliaj rezistentă la uzură, reducând semnificativ uzura și prelungind efectiv durata de viață a echipamentului.
8. Sistemul de răcire a rulmentului inferior arborelui principal utilizează principiile de proiectare a lubrifierii submarine ale Institutului Tianjin și încorporează sigilii germane importate, abordând în mod eficient cele două probleme majore ale scurgerilor de ulei de lubrifiere și pătrunderii cenușii în rulmenți, prelungind astfel în mod eficient durata de viață a rulmentului inferior. 9. Întreaga mașină este supusă unui test de echilibrare dinamică înainte de a părăsi fabrica pentru a se asigura că precizia de echilibrare dinamică a gradării atinge nivelul G63; ventilatorul de circulație echipat cu clasificator adoptă o fundație cu structură integrală din oțel și este instalat pe fundație cu tampoane elastice de absorbție a șocurilor, ceea ce reduce impactul vibrației ventilatorului asupra fundației și face ca întreaga mașină să fie foarte stabilă în timpul funcționării.

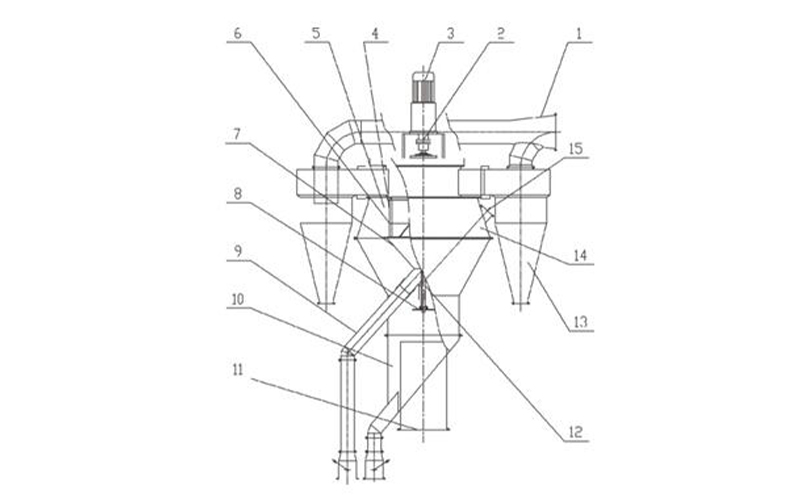

Principiul de lucru

Prin îmbunătățiri, acest produs prezintă acum trei secțiuni distincte: dispersie de pulbere, clasificare și colectare.

1. Secțiunea de dispersie: Tava de împrăștiere a fost mutată din partea de sus a cuștii rotative în partea de jos a conului inferior, orificiul de alimentare a fost mutat în exteriorul cuștii rotative, iar admisia de aer a fost mutată din lateral în jos, cu fața către tava de împrăștiere. Aceste îmbunătățiri au adus următoarele beneficii:

(1) Separarea eficientă a zonelor de dispersie și selecție elimină interferența dintre particulele grosiere și fine în timpul procesului de clasificare, împiedicând suflarea unor cantități mici de pulbere grosieră în produsul finit și restrângând intervalul de distribuție a dimensiunii particulelor. A fost creată o zonă de clasificare inferioară, reducând încărcarea pe zona principală de clasificare.

(2) Comutarea la o intrare de aer inferioară crește viteza de dispersie a materialului sub tava de împrăștiere, extinde spațiul de dispersie și îmbunătățește semnificativ dispersia furajului. Acest lucru elimină, de asemenea, distribuția neuniformă a aerului în zona de clasificare cauzată de intrarea laterală a aerului, reducând rezistența vântului.

2. Secțiunea de clasificare: Îmbunătățirile structurale creează zone de clasificare superioare și inferioare.

Zona de clasificare inferioară realizează în primul rând clasificarea gravitațională. Materialul este dispersat de pe discul de împrăștiere și suflat în sus de vânt. Gravitația și rezistența vântului acționează asupra materialului, determinând coborârea particulelor grosiere și creșterea particulelor mai fine odată cu vântul, rezultând în clasificare. Pe măsură ce particulele fine se ridică odată cu vântul, secțiunea transversală extinsă a cilindrului reduce viteza vântului, determinând unele particule mai mari să schimbe direcția și să se scufunde, ceea ce duce la o clasificare ulterioară.

În zona de clasificare superioară, întregul câmp de curgere este optimizat folosind analiza aerodinamică. Este încorporată o zonă de clasificare a vortexului, compusă din palete de ghidare curbate și un rotor cușcă. Acest lucru asigură un câmp de flux de aer uniform și stabil pe suprafața inelului de clasificare. Eroarea relativă a vitezei fluxului de aer în orice punct de pe aceeași suprafață verticală este mai mică de 3%, asigurând o clasificare precisă. Fluxul de aer, purtând pulbere, pătrunde între paletele de ghidare curbate și cușcă, rezultând clasificarea prin sedimentare centrifugă. Rotorul de clasificare în formă de disc se rotește cu o viteză constantă, generând un câmp de flux de aer rotativ stabil în interiorul clasificatorului. Acest flux de aer învolburat acționează asupra pulberii, creând un echilibru între forța centrifugă și rezistență, realizând clasificarea ultrafină a pulberii.

3. Zona de colectare: Colectarea pulberii se efectuează utilizând un colector de praf cu ciclon vortex cu rezistență scăzută sau un colector de praf cu pungă cu impulsuri din airbox. (Deoarece colectoarele de praf ciclonice nu pot colecta pulberi ultrafine, ceea ce va duce la circulația ultrafine a pulberii, se folosește un colector de praf cu pungă cu impulsuri cu cutie de aer pentru a evita circulația ultrafină a pulberii, pentru a crește conținutul de pulbere ultrafină în produs și pentru a îmbunătăți eficiența selecției pulberii. Aceasta este alegerea utilizatorului.)

Specificatii tehnice
