Clasificator de pulbere ultrafină JSP

Avantajele produsului

(1) Utilizarea clasificatorului de pulbere ultrafină din seria JSP creează condițiile necesare pentru producerea de produse cu pulbere ultrafine cu greutate de suprafață mare. Clasificatorul de pulbere ultrafină din seria JSP are o precizie mai mare de clasificare pentru pulberile ultrafine, iar dimensiunea particulelor pulberii poate fi ajustată în mod arbitrar în intervalul 1 ~ 20μm. Gama de finețe a preparării pulberilor ultrafine neminerale este: 650 m/kg ~ 1000 m/kg. Echipat cu o moară cu bile de înaltă eficiență, temperatura materialului în timpul procesării materialului este mai mică de 110 ℃, iar eficiența de măcinare este mai mare.

(2) Eficiența de clasificare a clasificatorului ajunge la mai mult de 80%. Datorită eficienței ridicate de selecție a pulberii, capacitatea de producție a sistemului de sortare este mult crescută. În comparație cu sistemul de măcinare și sortare în circuit deschis, poate crește producția cu 25% ~ 50%; creșterea crește odată cu scăderea fineței.

(3) Consumul de energie este redus. Consumul de putere unitar al sistemului de măcinare poate fi redus cu 20% ~ 30% în comparație cu sistemul de măcinare în circuit deschis. (4) Emisii curate, nivel ridicat de civilitate, proces simplu. Sistemul folosește echipamente de colectare a micro-pulberi de înaltă eficiență, iar funcționarea completă cu presiune negativă face ca emisia de praf (în condiții standard) să fie mai mică de 10 mg/㎡.

(5) Câmpul de clasificare cu design unic și roata de clasificare verticală pot clasifica dimensiunea particulelor produsului, pot reduce frecarea dintre pulbere și roata de clasificare și pot prelungi foarte mult durata de viață a roții de clasificare.

(6) Partea de contact cu materialul folosește oțel inoxidabil ceramic sau austenitic pentru rezistență la uzură, iar designul colțului rotunjit evită consumul de energie cauzat de curenții turbionari. Rezistența fluidelor este redusă, iar uzura este mult redusă. Îndeplinește cerințele GMP.

Principiul de lucru

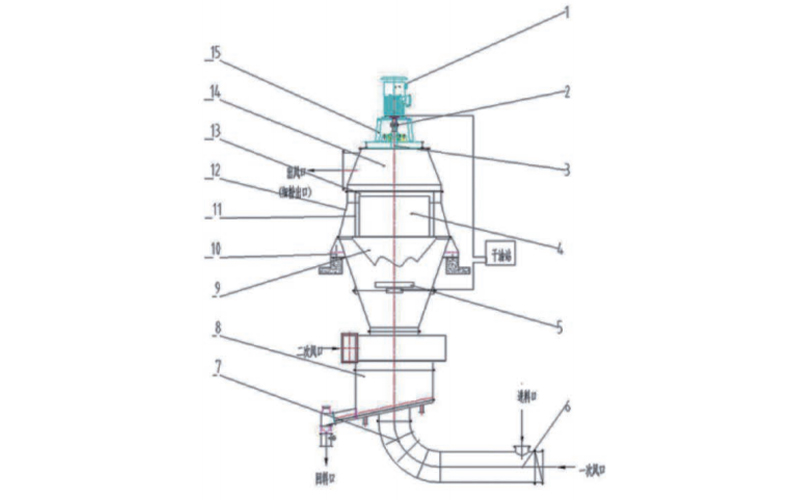

Carcasa constă din conuri superioare și inferioare, un capac de etanșare și un buncăr de cenușă. Carcasa este echipată cu plăci de sprijin, palete de ghidare și etanșări de aer. Ușile de inspecție sunt situate pe părțile laterale și în partea superioară a carcasei. Porțiunea superioară a carcasei susține greutatea motorului, reductorului și suporturilor conectate la arborele principal al clasificatorului.

Secțiunea rotativă este formată din rotor, cuplaj și ansamblul arborelui principal. Rotorul este fixat pe arborele principal, care se rotește prin transmisie. Rotorul este nucleul clasificatorului. Arborele principal și rulmenții sunt montați pe un manșon al arborelui principal. Rulmenții sunt lubrifiați cu ulei uscat și etanșați cu o garnitură de ulei din cauciuc.

Materialul măcinat este introdus în orificiul de admisie al clasificatorului, unde este dispersat de fluxul de aer primar și transportat între paletele de ghidare și rotor. Clasificarea are loc în cadrul fluxului de aer rotativ, în primul rând pe baza echilibrului dintre forța centrifugă și forța centripetă a fluxului de aer rotativ, realizând o clasificare eficientă. Orificiul de admisie a aerului secundar servește ca admisie a aerului către dispozitivul de dispersie a aerului. Particulele grosiere curg în jos în dispozitiv, unde sunt dispersate și separate de fluxul de aer secundar de la paletele de ghidare. Particulele fine neselectate sunt transportate în sus de fluxul de aer și reintră în zona de separare primară. Alte particule grosiere care curg în jos trec prin buncăr și sunt separate în continuare de aerul terțiar, care îndepărtează în continuare orice particule fine amestecate cu pulberea grosieră. Pulberea grosieră selectată este evacuată prin orificiul de evacuare a pulberii grosiere. Pulberea fină este evacuată prin centrul rotorului împreună cu aerul printr-o țeavă curbată și colectată într-un colector de praf ca produs finit.

Această mașină funcționează sub presiune negativă, iar aerul de separare poate fi aer încărcat cu praf, aer exterior sau un amestec al celor două. Gazele primare și secundare intră în clasificator de la orificiile de aer respective, formează vârtejuri prin paletele de ghidare fixe la un anumit unghi și grătarul rotorului, iar aerul terțiar este suflat în clasificator din partea inferioară a dispozitivului de dispersie a fluxului de aer.
