Clădire pneumatică de fabricare a nisipului fără ecran
  • Clădire pneumatică de fabricare a nisipului fără ecran

Clădire pneumatică de fabricare a nisipului fără ecran

Instalația de fabricare a nisipului uscat cu reacție fără sită AF, dezvoltată de compania Jiangsu Jinengda, utilizează principii aerodinamice și combină tehnologia de polarizare dispersată pentru a crea un nou tip de sistem de nisip fabricat. Echipamentul său principal de producție include o mașină de modelat și un clasificator pneumatic de separare a aerului AF pentru nisip și pietriș. Acesta cuprinde un alimentator, un mixer umed, un colector de praf, un colector de noroi și pulbere și un sistem de control inteligent. Acest sistem de control în buclă închisă utilizează ajustarea online a modulului de finețe ca tehnologie de bază. Această fabrică este disponibilă în prezent cu diferite capacități de producție: 1000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h și 150 t/h. Poate procesa nu numai roci extrase artificial și pietricele naturale, ci și sterile cu conținut ridicat de noroi și apă în nisip fabricat de înaltă performanță. Această linie de producție de nisip fabricat de ultimă generație oferă capacitate de producție mare, performanță fiabilă, eficiență energetică sporită și performanță îmbunătățită a mediului.

trimiteți întrebarea
Product AdvantagesWorking PrincipleTechnical Specifications

Avantajele produsului

  1. Capacitate mare de procesare, cu o capacitate de producere a nisipului de până la 1.000 tone/oră.
  2. Adaptabilitate ridicată, capabilă să proceseze sterile cu umiditate ridicată și conținut ridicat de noroi, materiale reziduale și deșeuri industriale.
  3. Vibrații reduse, performanță fiabilă.
  4. Echipamente centralizate, amprentă mică și mai ecologice.
  5. Investiții reduse, beneficii economice mari.

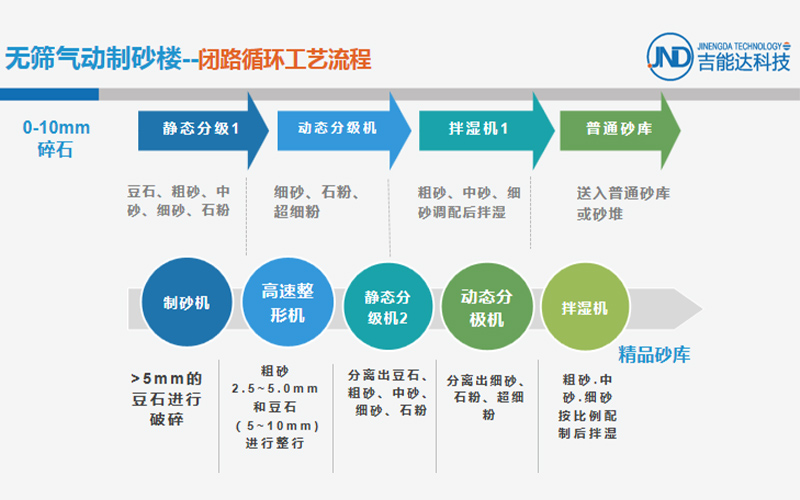

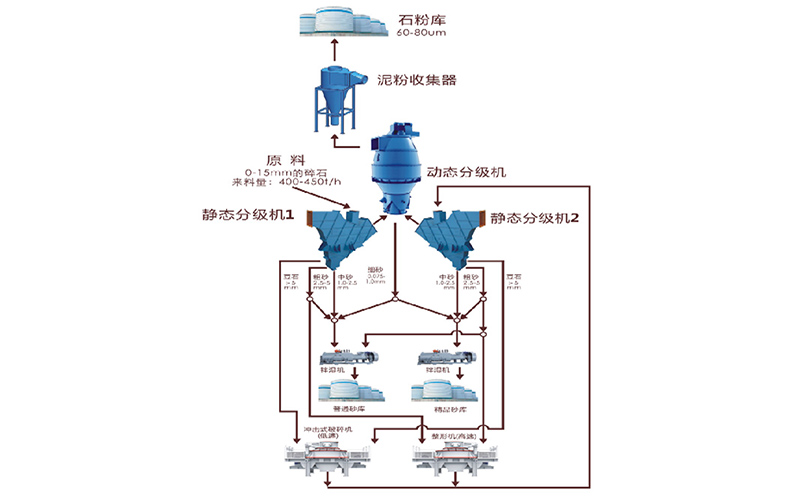

Principiul de lucru

  1. Tehnologia de clasificare pneumatică fără ecran înlocuiește ecranele vibrante cu diametru mic de 2,5 mm și 1,25 mm, combinând îndepărtarea prafului și gradarea dintr-o singură mișcare pentru o eficiență ridicată.
  2. Viteza reglabilă a rotorului și volumul de aer separă cinci dimensiuni de particule: 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 și >4,75.
  3. Alimentatorul în cascadă controlează cu precizie raportul dintre alimentarea centrală și alimentarea în cascadă, ajustând forma nisipului și pietrișului și controlând conținutul de fine.
  4. Mașina de modelat de mare viteză produce particule cubice de nisip și pietriș cu conținut scăzut de fulgi, rezultând o formă excelentă a particulelor.
  5. Controlerul de gradare permite amestecarea online a nisipului și pietrișului cu orice gradație și modul de finețe dorit.

Specificatii tehnice
Tehnologia de colectare a prafului JQM-N×32 (64) airbox puls bag

Parametrul tehnic Model JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Volumul de aer de manipulare (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Viteza de filtrare (m/min) 1,0 - 2,0}
Suprafața totală a filtrului (m²) 93 124 155 186 248 310 372 434 496
Numărul de unități colectoare de praf 3 4 5 6 4 5 6 7 8
Numărul total de pungi filtrante 96 128 160 192 256 320 384 448 512
Rezistența colectorului de praf (Pa) 1470 - 1770
Concentrația de praf de gaz la intrare (g/Nm³) <1000
Concentrația de praf de gaz la ieșire (g/Nm³) <0,05
Eficiența colectării prafului (%) 99,5 - 99,999
Presiune (Pa) Curățarea prafului cu aer comprimat (5 - 7)×10⁵
Consum (Nm³/min) Curățarea prafului cu aer comprimat 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Număr (bucăți) Supapă cu impuls electromagnetic 3 4 5 6 4 5 6 7 8
Specificație (inch) Supapă cu impuls electromagnetic 1 1/2" 2 1/2"
Cantitate (bucati) Supapă de ridicare 3 4 5 6 4 5 6 7 8
Caietul de sarcini Supapă de evacuare a cenușii 300×300mm, putere motor 1.1kw
Caietul de sarcini Transportor cu șurub Φ315mm
Puterea motorului reductor Transportor cu șurub 2,2kw
Controler program de curățare a prafului Tensiunea de intrare și de ieșire sunt ambele de 220 V, controlerele sunt furnizate de producători ca piese potrivite
Specificații sac filtrant Φ130×2450mm
Zona stratului de izolare 26.5 34 41 48.5 70 94 118 142 176

Tabel de performanță tehnică a colectorului de praf JQM-N×96 air box puls bag

Parametrul tehnic Model JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Volumul de aer de manipulare (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Viteza de filtrare (m/min) 1,0 - 2,0
Suprafața totală a filtrului (m²) 93 124 155 186 248 310 372 434 496
Numărul de unități colectoare de praf 3 4 5 6 4 5 6 7 8
Numărul total de pungi filtrante 96 128 160 192 256 320 384 448 512
Rezistența colectorului de praf (Pa) 1470 - 1770
Concentrația de praf de gaz la intrare (g/Nm³) <1000
Concentrația de praf de gaz la ieșire (g/Nm³) <0,05
Eficiența colectării prafului (%) 99,5 - 99,999
Presiune (Pa) Curățarea prafului cu aer comprimat (5 - 7)×10⁵
Consum (Nm³/min) Curățarea prafului cu aer comprimat 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Număr (bucăți) Supapă cu impuls electromagnetic 3 4 5 6 4 5 6 7 8
Specificație (inch) Supapă cu impuls electromagnetic 1 1/2" 2 1/2"
Cantitate (bucati) Supapă de ridicare 3 4 5 6 4 5 6 7 8
Caietul de sarcini Supapă de evacuare a cenușii 300×300mm, putere motor 1.1kw
Caietul de sarcini Transportor cu șurub Φ315mm
Puterea motorului reductor Transportor cu șurub 2,2kw
Controler program de curățare a prafului Tensiunea de intrare și de ieșire sunt ambele de 220 V, controlerele sunt furnizate de producători ca piese potrivite
Specificații sac filtrant Φ130×2450mm}
Zona stratului de izolare 26.5 34 41 48.5 70 94 118 142 176

JQM-N×128 cutie de aer puls sac colector de praf Tabel de performanță tehnică

Parametrul tehnic Model JQM6×128 - A JQM9×128 - A JQM10×128 - A JQM12×128 - A JQM14×128 - A JQM16×128 - A JQM18×128 - B JQM20×128 - B JQM22×128 - B JQM24×128 - B JQM24×128 - B JQM28×128 - B
Volumul de aer de manipulare (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Viteza de filtrare (m/min) 1,0 - 2,0
Suprafața totală a filtrului (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Numărul de unități colectoare de praf 6 9 10 12 14 16 18 20 22 24 26 28
Numărul total de pungi filtrante 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Rezistența colectorului de praf (Pa) 1470 - 1770
Concentrația de praf de gaz la intrare (g/Nm³) <1300
Concentrația de praf de gaz la ieșire (g/Nm³) <0,05
Eficiența colectării prafului (%) 99,5 - 99,999
Presiune (Pa) Curățarea prafului cu aer comprimat (5 - 7)×10⁵
Consum de aer (m³/min) Curățarea prafului cu aer comprimat 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Număr (bucăți) Supapă cu impuls electromagnetic 12 18 20 24 28 32 36 40 44 48 52 56
Specificație (inch) Supapă cu impuls electromagnetic 2 1/2"
Cantitate (bucati) Supapă de ridicare 6 9 10 12 14 16 18 20 22 24 26 28
Caietul de sarcini Supapă de evacuare a cenușii 400×400mm, putere motor 2.2kw
Caietul de sarcini Transportor cu șurub Φ400mm Φ400mm
Puterea motorului reductor Transportor cu șurub 5,5 kW 5,5 kW
Transportor aerian Dacă concentrația de praf de gaz de intrare este mai mare de 700 g/Nm³, utilizați colectoare de praf cu jgheaburi înclinate în aer sau mai mari - specificații transportoare cu șnec
Controler program de curățare a prafului Tensiunea de intrare și de ieșire sunt ambele de 220 V, controlerele sunt furnizate de producători ca piese potrivite
Specificații sac filtrant Φ130×3060mm
Zona stratului de izolare 125 196 205 223 247 262 277 292 307 322 337 352
