Echipament inteligent de clasificare a pulberii cu dublă unitate

Avantajele produsului

1. Materialul este împărțit în trei categorii: pulbere grosieră (>200µm), pulbere grosieră medie (200µm < d < 30µm) și pulbere fină (<30µm). Zonele de clasificare primară și secundară pre-separă particulele grosiere de pulberea amestecată, eliminând interferența particulelor grosiere. Acest lucru are ca rezultat o precizie ridicată de clasificare și o eficiență de separare care depășește 80%.
2. Structură avansată și rațională
   Acest lucru permite variații mari în volumul de aer de separare, puterea și viteza de alimentare fără a afecta eficiența separării, rezultând o performanță de clasificare extrem de stabilă.

3. Principiul avansat de clasificare
   Combinând mai multe principii de separare, întregul câmp de flux este optimizat folosind metode de analiză aerodinamică. Câmpul de flux de aer uniform și stabil rezultat pe suprafața inelelor de separare: eroarea relativă a vitezei fluxului de aer în orice punct este <5%.
   Rezistența echipamentului este redusă semnificativ, rezultând economii semnificative de energie.

4. Clasificatorul utilizează reglarea continuă a vitezei.
   Finețea poate fi ajustată în mod arbitrar, asigurând o sensibilitate și fiabilitate ridicate.

5. Dimensiunile spațiale ale zonelor de separare și de ridicare au fost optimizate. Structura sa compactă și dimensiunile reduse îl fac potrivit pentru sistemele de șlefuire în circuit închis constând din orice echipament de șlefuit. Este potrivit pentru conversii de moare cu circuit deschis, moare cu un singur circuit și mori cu circuit dublu, în special pentru sistemele de măcinare semifinală și finală cu prese cu role.
6. Durată și durată de viață a echipamentului.
   Foarte susceptibile la uzură, inclusiv camera de selecție a pulberii, ciclonul, cornul de melc, paletele de ghidare a aerului și rotorul, sunt fabricate din materiale rezistente la uzură sau tratate cu procese anti-uzură, prelungindu-le în mod eficient durata de viață.

7. Noul design al etanșării lagărului inferior arborelui principal elimină în mod eficient două probleme majore: pătrunderea prafului și scurgerea lubrifiantului, prelungind în mod eficient durata de viață a rulmentului inferior.
8. Transmisia cu dublă acționare și structura cu dublă cușcă asigură o clasificare mai precisă a materialelor.

Principiul de lucru

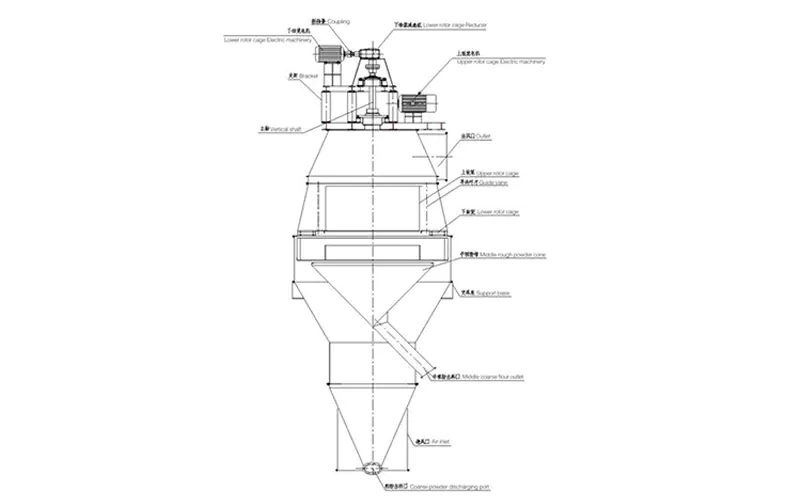

După ce a fost defalcat și clasificat de către clasificatorul de pulbere de tip V, materialul urmărește fluxul de aer în zona inferioară de selecție a pulberii a echipamentului inteligent de clasificare a pulberii cu dublă unitate. După ce au fost clasificate de cușca rotativă inferioară, particulele grosiere cu d ≥ 0,2 mm (dimensiune reglabilă a particulelor) sunt mai întâi sortate și returnate în recipientul de cântărire prin conducta de refulare. Materialele cu d < 0,2 mm continuă să se ridice odată cu fluxul de aer prin dispozitivul cușcă rotativă inferioară și intră în zona superioară de selecție a pulberii, unde sunt sortate în continuare de paletele de ghidare și rotorul cuștii de sus. Procesul de sortare superior realizează în primul rând o clasificare eficientă bazată pe echilibrul dintre forța centrifugă și rezistența aerului (forța Stokes). Atunci când rotorul cușcă, compus din pale verticale în echipamentul inteligent de gradare a pulberii cu antrenare dublă, se rotește, diferența de presiune dintre interiorul și exteriorul rotorului este menținută la o valoare constantă în întreaga zonă de selecție a pulberii, asigurând astfel un flux de aer stabil și uniform și creând condiții excelente pentru o selecție precisă a pulberii. Fiecare particulă a materialului are posibilitatea de a fi sortată în mod repetat de sus în jos. Mai mult, mai multe procese de sortare sunt efectuate sub echilibrul precis al forței centrifuge și rezistenței orizontale a aerului. Pulberea medie grosieră cu o dimensiune a particulei de 0,032mm≤d≤0,2mm (reglabilă) intră în moara cu bile prin conul de pulbere mediu-gros; pulberea fină cu o dimensiune a particulei de d≤0,032 mm (reglabilă) trece prin cușca rotativă superioară și este evacuată împreună cu fluxul de aer. Este colectat de dispozitivul de colectare și apoi intră în sistemul de produs de ciment.

Specificatii tehnice
