Uscător cu trei tamburi

Avantajele produsului

Uscătoarele telescopice cu trei tamburi sunt utilizate în principal pentru uscarea materialelor granulare într-un anumit interval de umiditate și dimensiunea particulelor. Acestea includ nisip galben folosit în industria mortarului uscat, diverse nisipuri de turnare utilizate în industria de turnătorie, zgura de furnal folosită în industria materialelor de construcții și a cimentului, argilă cu granulație mică și materiale cu particule mici utilizate în industria chimică care sunt stabile din punct de vedere chimic și rezistente la temperaturi ridicate și praf. În funcție de cerințele finale de umiditate ale diferitelor industrii, conținutul de umiditate al materialelor uscate poate fi redus la sub 1-0,5%.

Materialele care intră în uscător nu trebuie să adere de pereții tamburului sau de placa de ridicare. Temperatura gazului de schimb de căldură care intră în uscător nu trebuie să depășească 750°C. Dacă este necesară uscarea la temperatură ridicată, tamburul interior și placa de ridicare de la intrarea uscătorului pot fi construite din oțel rezistent la căldură.

Uscătoarele telescopice cu trei tamburi au o structură compactă și o amprentă mică, necesitând doar jumătate din spațiul unui uscător cu un singur tambur de aceeași putere. De asemenea, oferă funcționare fiabilă, consum redus de energie și eficiență termică ridicată. Ele oferă rezultate excelente de uscare, sunt ușor automatizate și necesită intervenția minimă a operatorului.

Principiul de lucru

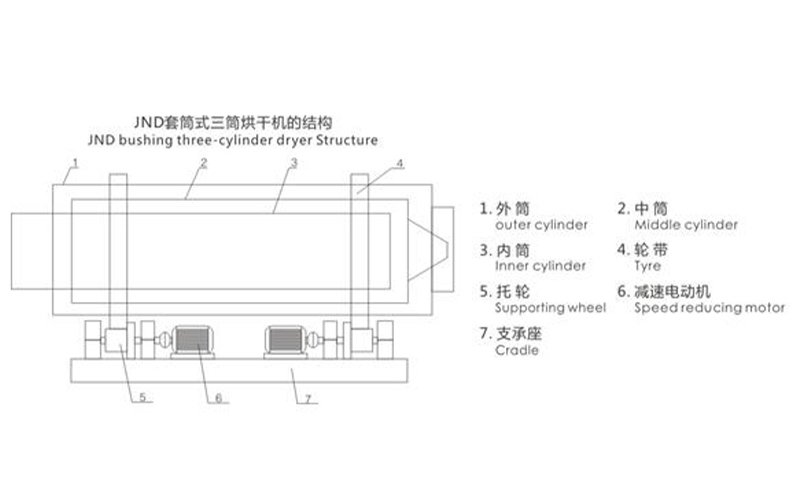

Procesul de uscare al unui uscător telescopic cu trei tamburi este următorul: materialul care urmează să fie uscat este alimentat în tamburul interior al uscătorului la capătul de alimentare. Materialul intră în tamburul interior prin placa de ghidare în spirală din interiorul tamburului, care este echipată cu numeroase plăci de ridicare în spirală. Pe măsură ce tamburul se rotește, materialul este ridicat continuu și deplasat longitudinal de către plăcile de ridicare. La atingerea capătului stâng al tamburului interior, materialul cade în tamburul din mijloc sub propria greutate. Trecând peste plăcile de ghidare, rotația tamburului împinge materialul înapoi în tamburul din mijloc. Plăcile de ridicare din tamburul din mijloc mută materialul spre dreapta până când ajunge la capătul drept al tamburului din mijloc, unde cade sub propria greutate în tamburul exterior. În mod similar, plăcile de ridicare în spirală din tamburul exterior deviază materialul și îl mișcă spre stânga până când ajunge la capătul stâng al tamburului exterior. Plăcile de ghidare aruncă apoi materialul în tamburul de descărcare. Cele trei tamburi concentrice (1, 2 și 3) ale corpului uscătorului sunt echipate cu numere și unghiuri diferite de plăci de ridicare spiralate curbate. Plăcile de ghidare sunt situate la capetele fiecărui tambur. Corpul principal al uscătorului telescopic cu trei tamburi este antrenat de două motoare de reducere 6, fiecare antrenând două role de antrenare 5 la fiecare capăt, făcând cureaua 4 să se rotească în jurul centrului său. Când materialul umed este introdus în orificiul de admisie al tamburului interior 3 prin intermediul alimentatorului (conducta de admisie), acesta este împins rapid către placa de ridicare în spirală de către o placă de ghidare în spirală. Pe măsură ce tamburul se rotește, materialul este ridicat de placa de ridicare în spirală din interiorul tamburului, răsturnând continuu, împrăștiindu-se și mișcându-se longitudinal către capătul de descărcare. Simultan, aerul fierbinte din furnalul fierbinte intră în tamburul interior 3, tamburul mijlociu 2 și tamburul exterior 1, trecând succesiv printr-un schimb intens de căldură cu materialul. Deoarece placa de oțel metalică conduce căldura mai repede decât materialul care este uscat, placa de oțel și placa de ridicare sunt încălzite mai întâi. Această căldură este apoi transferată materialului prin conducție și radiație. Temperatura materialului încălzit crește. Când temperatura atinge un punct în care apa se evaporă, vaporii de apă se separă de material și, împreună cu fumul, trec printr-un colector de praf și sunt evacuați în atmosferă, obținându-se astfel efectul de uscare dorit.

Specificatii tehnice
